今天来讲讲可视化大屏硬件屏幕和分辨率。
市面上最常用作大屏硬件的材料分别有以下三种:LCD、LED、DLP
01 LCD
通俗来讲,LCD大屏可以理解成多块液晶电视拼接在一起。
下图就是由9块46寸LCD单屏拼接而成的整块LCD大屏,一般来讲LCD中间会有或多或少的拼缝。
通常推荐多小屏组合而成的整块屏幕,或对拼缝介意度不高的客户。
02 LED

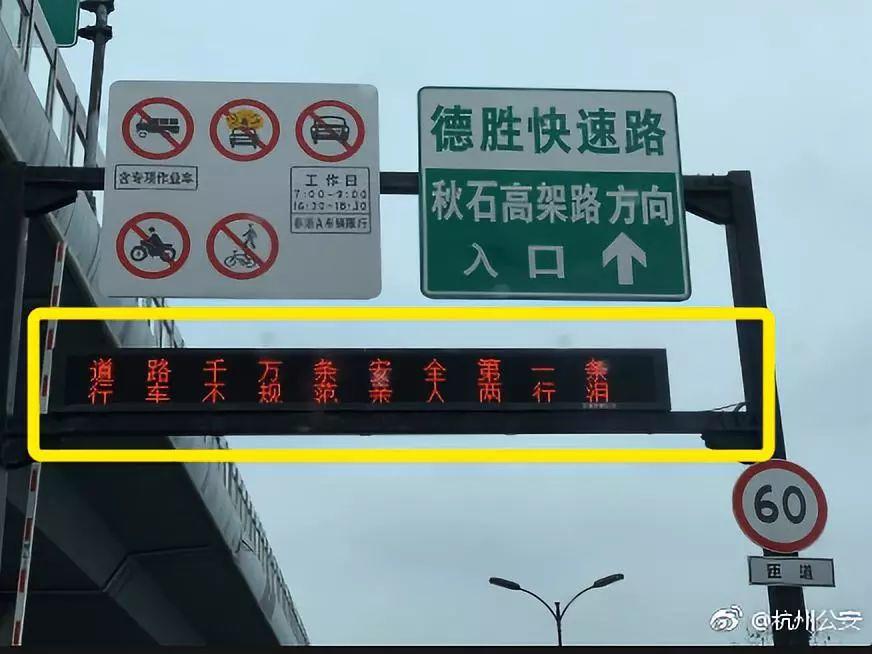

LED则是由一个个小的发光二极管组合而成的,如果是单色或者双色二极管拼接就类似下图的效果。
而LED大屏通常是将红、绿、蓝三种LED晶片或灯管放在一起作为一个像素的全彩屏。所以LED大屏的尺寸可根据需要自行拼接,并且可以实现无缝拼接。
03 DLP
DLP则可以简单理解成背投电视,特点就是相对比较厚。

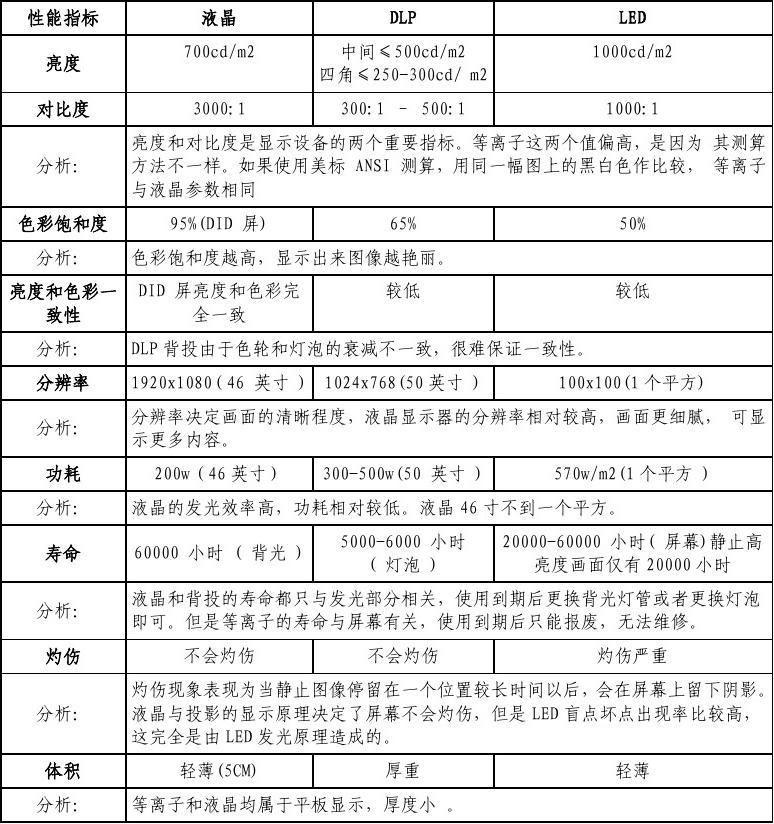

下图是网上总结出来的LCD(液晶)、DLP、LED的相关区别:
概况来讲:
LED的亮度更高,发热也更严重,单位面积的分辨率不及另外两款。
LCD饱和度高,功耗较低,但由于是不同屏幕的拼接,使用时间久后可能存在屏幕与屏幕间的色差。
DLP最大特点就是厚重,但也可以通过装修手段对这部分箱体进行隐藏。
那么怎么选大屏硬件呢?选最合适的。
主要的影响因素如下:
1. 拼缝
画面的割裂感不利于大屏的整体显示效果,因此通常我们建议选择LCD的客户使用多个分屏幕的小场景组合而成,即每个用来拼接大屏的小屏幕分别都是一个场景,而非整体显示为的一个大型场景。当然随着技术的发展,拼缝在越来越小,不过越小的拼缝对应的单个屏幕单元的价格也就越贵。若对此比较介意,如可能涉及到人像显示的大屏场景,建议直接使用LED。
2. 分辨率
分辨率直接决定着显示画面的清晰程度。通常60寸大小的DLP、LCD单元均能达到1080p的分辨率水平。而LED的像素点因为由灯珠组合而成,所以要实现高分辨率必然需要大面积拼接。
3. 画质
同等价位的DLP或LCD在显示效果上会好于LED屏幕,但长时间使用后可能会存在暗边、黑角、屏间亮度和色彩的差异,需要专业人员的重新调试。长时间使用LED则会产生坏的灯珠,每屏幕会有几百个像素点不亮或颜色异常,需要不定期更换。
4. 亮度
LED的亮度最高,推荐在采光较好的地方使用,在面积较小的室内长时间直视可能会造成眼睛的不适,因此更适合在室内高亮度、大画面、远距离观看的总览大屏场景。
5. 价格
不同地区不同品牌不同型号的硬件价格差距较大,好的东西自然也相对昂贵,一般来讲LED的成本相对较低。建议选择本地或周边市县的知名供应商联合可视化大屏软件场景设计开发的厂商共同根据实际情况定制方案。
大屏材料确定下来,下一步可以做什么呢?
可以根据实际场地的得到尺寸,开始确定分辨率的相关信息。
若可视化大屏场景开发时使用的分辨率和比例与物理终端的不同,可能会产生图像的拉伸或缩放,导致大屏场景最终的模糊不清。因此建议在做可视化大屏设计之初就确认好分辨率的相关信息。
那么什么是分辨率呢?
分辨率决定了图像的精细程度,通常情况下,分辨率越高所包含的像素就越多,图像就越清晰,同时也会增加文件占用的存储空间。

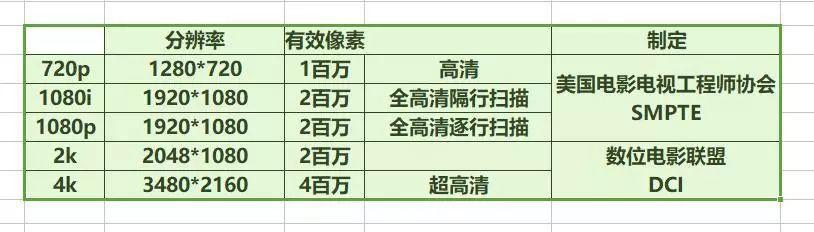

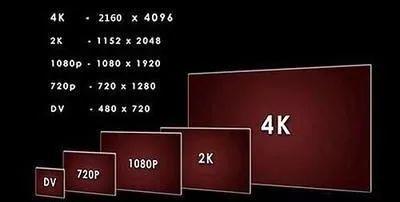

大屏常用的分辨率有1080P、2K、4K等。
P:本身表示的是“逐行扫描”,它代表了像素的总行数,比如,1080P表示图像总共有1080行像素数。常见的尺寸如1920*1080。
K:代表的则是像素的总列数,通常1K代表1024,比如4K, 表示的是图像接近4096列像素数,例如 3840*2160 或 4096*2160。因为3840、4096都接近4096,所以常被称作4K分辨率。
同样尺寸的4K和1080P的图像,它的像素点一个是800w,一个是200w,4K所呈现出的画面比1080P精细4倍。这也就意味着将4K的画面放大4倍后仍能得到1080P的全高清画面。相同尺寸下对细节的还原程度上4K要比1080P高得多。
所以从画面质量的角度来讲,分辨率越高大屏的质感也就越高。但其实并非屏幕支持4K,最后的画面就一定支持4K分辨率。
大屏最终的分辨率受限于大屏本身支持的最大分辨率、用来投屏的工作站(电脑)或服务器支持的最大分辨率、连接工作站和大屏硬件中间线路支持的分辨率。
因此对上述三部分的分辨率确认缺一不可。特别是当大屏硬件选择非标准的尺寸和分辨率时,最好能在在开始可视化大屏设计之前将三者支持的最大分辨率都确认清楚,按照最低的分辨率来投入设计和开发工作,避免后期的返工和效果不佳。
那么工作站怎么选呢?我们下一次再来讲一讲。
