绝密文档公开!首次揭秘数栈导航设计思路

   花袋鼠   发表于 2021-11-04 14:23  385  0

写在前面


早在2017年,数栈当时没有这么多子模块,只有【离线开发+实时开发】2个部分,所以在导航设计上不存在问题,仅仅按照数据开发的通用设计逻辑即可。在2018年,增加了数据质量、数据API等几个模块,涵盖多个模块,整体的导航规划就变得很重要,搞得好的话,增加新的模块,可以继承现有的设计,搞不好,后续的改动就会比较大,甚至可能推翻重来,所以导航的重要性就在这里。

设计思考


既然包含了多个模块,有几个问题是需要重点考虑的:
1、向后兼容性问题,未来增加新的模块,对现有的导航方式必须改动很小,最好是不要改代码,而是改数据库或者配置的方式。

2、共性模块的抽取,每个模块大概有哪些功能,哪些模块是共性或十分类似的,应该抽取为统一的页面进行管理。

3、共性部分在聚合在一起的同时,也要有良好的产品体验,不能因为解耦造成体验很差。

4、结合商业模式也要考虑解耦性,未来产品的售卖模式是单独售卖,例如数据API可以不依赖其他模块单独输出。

问题的解决思路


对于数栈产品经理来说,这是一个之前从来没遇到过的问题,那要怎么解决呢?这里提供一种思路:
自己没遇到过的问题,考虑一下别人有没有遇到过,如果有的话,那就去学习,如果没有,说明这个问题本身可能有问题
——简单地说,就是“抄”

整理了上述问题之后,首先不是思考如何画原型,而是去找哪里“抄”这个设计。

如何去找“抄”的地方呢?当时主要考虑了以下3个因素:
1、友商的产品要比我们多,最好能多很多,而且必须集成在1个导航体系内。
2、友商不能只有SaaS服务,因为SaaS服务可以做很高程度的耦合,但我们还要考虑各种产品独立部署的场景,要可拆分、可解耦。
3、最好是2B类产品,2C类产品这种场景的好像也不太多。

按上面的思路,能确定几类友商范围:
1、公有云:公有云一般有上百个产品,遇到的问题比我们更是复杂,既然参考了更复杂的案例,产品数量少就是小case,例如阿里云、亚马逊aws、微软azure及Google。
2、国内的企业服务厂商,华为、亚信,遇到的问题与我们是类似的,一般是输出有限的几个模块,面向专门的一家客户服务,也可以参考,例如:华为,国外的这方面友商不太了解。

参考产品的设计特点


注意,本文的截图是2018年,与当前的产品形态可能有差异
1、阿里云
登录后直接进入门户,平铺各种产品的入口链接,便于直接分流,分流可以说是此页面的唯一目的
https://www.dtstack.com/bbs/uploads/article/20211104/446c10aa9b32c15eb440a411dad6b479.jpg

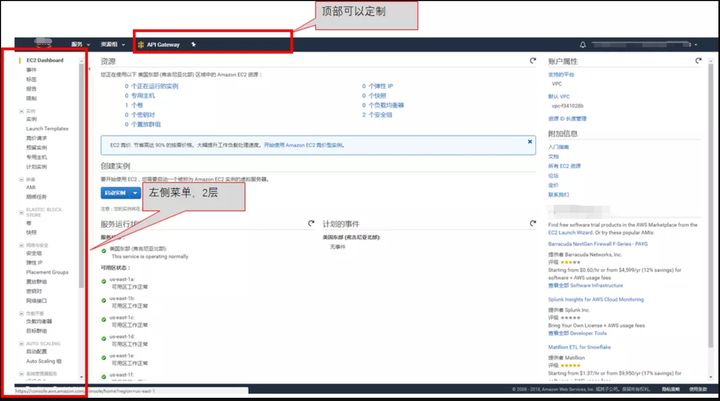

顶部导航可根据需求定制,将常用产品「挂」上去
https://www.dtstack.com/bbs/uploads/article/20211104/e399fe645f6e32a7b88dc54a529c4353.jpg

进入某个产品后,通过面包屑的形式提供多层导航
https://www.dtstack.com/bbs/uploads/article/20211104/5255713e208fb69ca01576dfb75fa7f7.jpg


设计的优缺点

优点

  • 产品线特别多,所以容纳性很强

  • 导航清晰、简单、对公有云来说,在没有订购任何产品的情况下,会进入产品介绍页面,体验比较好


缺点:
  • 顶部菜单没有充分利用,但对于深度用户可以自定义顶部导航,弥补了这个缺点



2、GoogleCloud

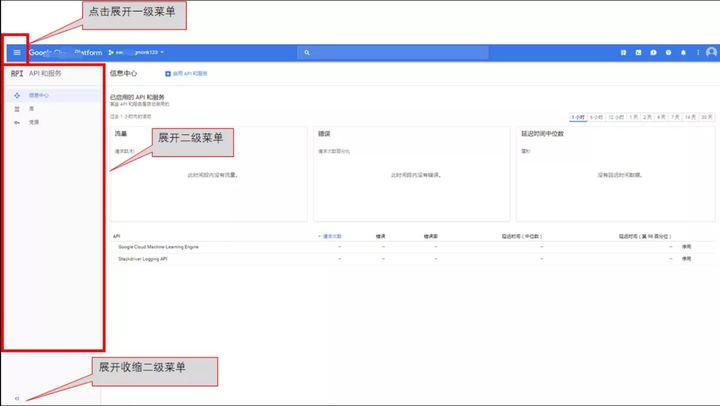

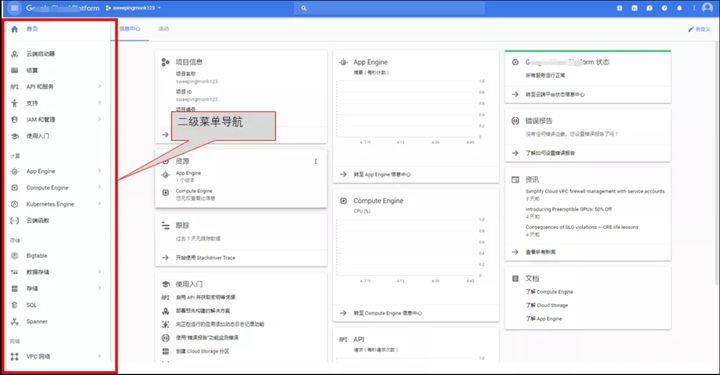

首页以dashboard的形式铺开,便于用户观察核心指标,但只能依靠左侧的导航来寻找产品
https://www.dtstack.com/bbs/uploads/article/20211104/5878f15d8867a3e2274b453de00d9196.jpg

https://www.dtstack.com/bbs/uploads/article/20211104/d7c1d25fecb5b232bdbfc5d6c6a17508.jpg


设计优缺点

优点

  • 左侧导航虽然是2级,但是融合性很好

  • 首页进入后有核心报表,虽然也是分流,但体验较好,将核心监控指标直接露出


缺点

  • 感觉顶部菜单没有充分利用,左侧菜单收缩的位置太靠下了,一大片空白下面可能还有个按钮



3、华为

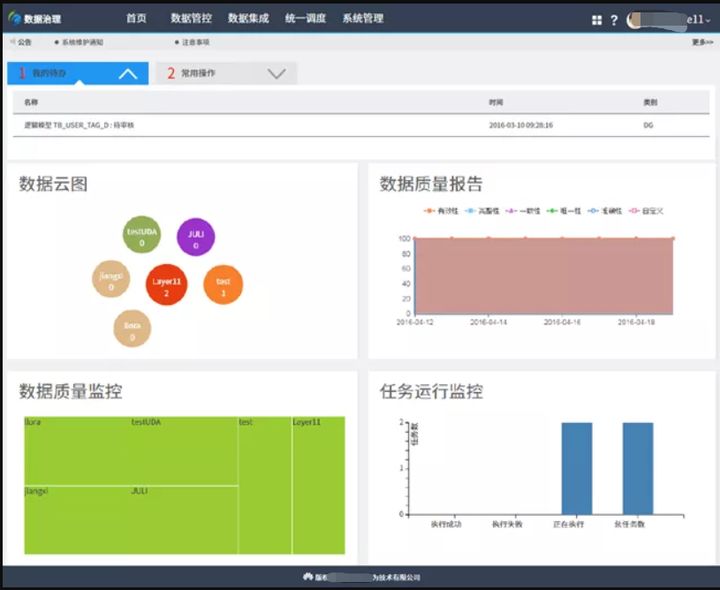

华为某产品截图,利用顶部导航拆分各个模块,同时借鉴了Google Dashboard的形式,将关键指标体现在首页。
https://www.dtstack.com/bbs/uploads/article/20211104/c735d886e1add20a59d4af8deb784102.jpg


设计优缺点

优点
  • 首页进入后有核心报表,虽然也是分流,但体验较好,将核心监控指标直接露出


缺点:
  • UI不太美观

  • 报表固定,当增加、减少时,报表部分要重新处理布局、重新开发



数栈的导航设计


参考了以上几个产品之后,数栈在设计上要注意以下几个问题:
1、可能最多有7—8个产品,但不会有公有云那么多。

2、数据质量、数据API、智能标签、数据地图等模块,会逐步演变的比较复杂,应充分利用顶部菜单,如果后续需要扩展功能,可以设计左侧菜单,便于扩展。

3、首页无需强分流,数栈几个产品的相关度很高,首页可以借鉴Google的dashboard模式。

4、导航上,充分利用顶部导航,为页面下面留出空间。

5、公有云大部分产品不使用顶部导航,猜测可能是因为二级菜单过多,无法统一(阿里云的dataworks使用顶部导航,也是由于其功能可以划分,且只用左侧导航会出现导航过多、无法与数据开发集成等问题;AWS的Cloud9也是使用了顶部导航)。

6、用户独立部署一个产品或多个产品时,导航的体验一致(包括从一个产品升级为多个产品)

7、部署单一组件和多组件的区别就在于顶部上多了一个“xx产品”的icon,其他导航菜单不动,这样比较简洁,且体验一致

数栈的设计方案

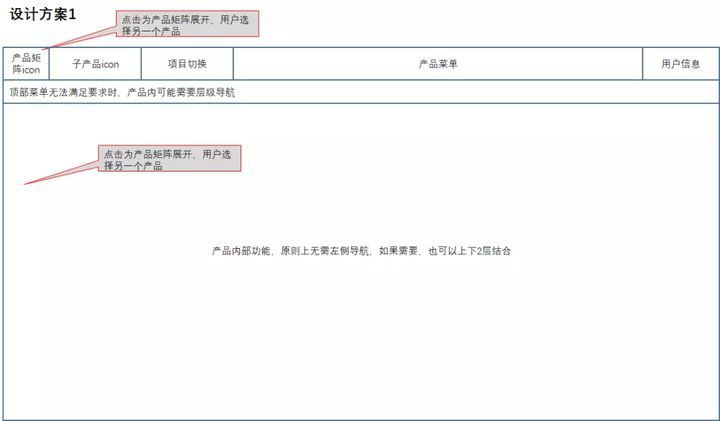

设计方案1
  • 如果只部署一个产品,则左上角的产品矩阵icon不应该再显示了,子产品icon需要向左移动

  • 如果由一个产品升级为多个产品,则左上角的产品矩阵icon需要显示出来,且子产品icon向右移动

https://www.dtstack.com/bbs/uploads/article/20211104/6240f25acf9cb42c9a84f34cb84b1628.jpg

https://www.dtstack.com/bbs/uploads/article/20211104/ac03877e42f1a686dc22501bdb58d841.jpg

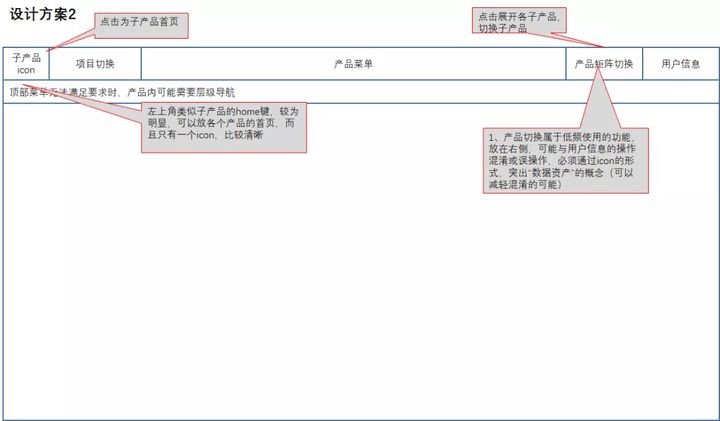

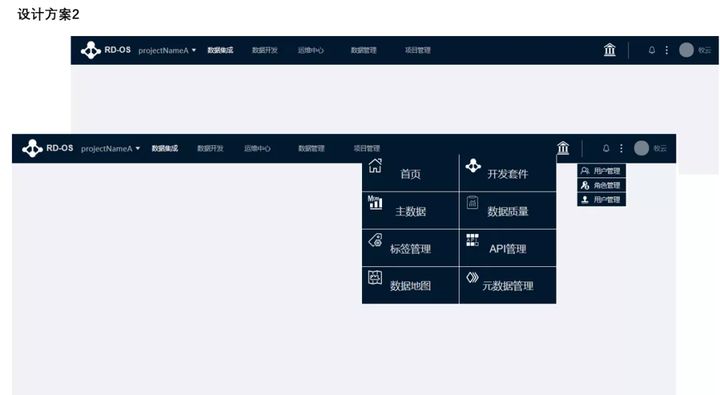

设计方案2
  • 一方面解决了单个部署和多个部署的体验一致的问题,部署多个产品和单个产品的区别在于顶部多了一个icon,且给人整体体验一致的感觉

  • 另一个好处是,核心导航比较清晰,低频使用的功能放在不重要的位置


https://www.dtstack.com/bbs/uploads/article/20211104/0c966897d31423f9c9530e7990c4b138.jpg
https://www.dtstack.com/bbs/uploads/article/20211104/72559c4d1ef0016025ddb6f5c0e1e43b.jpg


总结分析


以上内容就是数栈导航的一些设计过程和思路,最终选择了第二种设计方案。当然,这种方案也有一些问题,例如首页没有体现Dashboard等,有些问题已经有了解决思路,会在未来版本中逐步迭代优化掉。
