Flink是一个分布式的流处理引擎，而流处理的其中一个特点就是7X24。那么，如何保障Flink作业的持续运行呢？Flink的内部会将应用状态(state)存储到本地内存或者嵌入式的kv数据库(RocksDB)中，由于采用的是分布式架构，Flink需要对本地生成的状态进行持久化存储，以避免因应用或者节点机器故障等原因导致数据的丢失，Flink是通过checkpoint(检查点)的方式将状态写入到远程的持久化存储，从而就可以实现不同语义的结果保障。通过本文，你可以了解到什么是全局一致性检查点，Flink内部如何通过检查点实现Exactly Once的结果保障。

什么是Checkpoint(检查点)

为了保证state容错，Flink提供了处理故障的措施，这种措施称之为checkpoint(一致性检查点)。checkpoint是Flink实现容错的核心功能，主要是周期性地触发checkpoint，将state生成快照持久化到外部存储系统(比如HDFS)。这样一来，如果Flink程序出现故障，那么就可以从上一次checkpoint中进行状态恢复，从而提供容错保障。另外，通过checkpoint机制，Flink可以实现Exactly-once语义(Flink内部的Exactly-once,关于端到端的exactly_once,Flink是通过两阶段提交协议实现的)。下面将会详细分析Flink的checkpoint机制。

检查点的生成

如上图，输入流是用户行为数据，包括购买(buy)和加入购物车(cart)两种，每种行为数据都有一个偏移量，统计每种行为的个数。

第一步：JobManager checkpoint coordinator 触发checkpoint。

第二步：假设当消费到[cart，3]这条数据时，触发了checkpoint。那么此时数据源会把消费的偏移量3写入持久化存储。

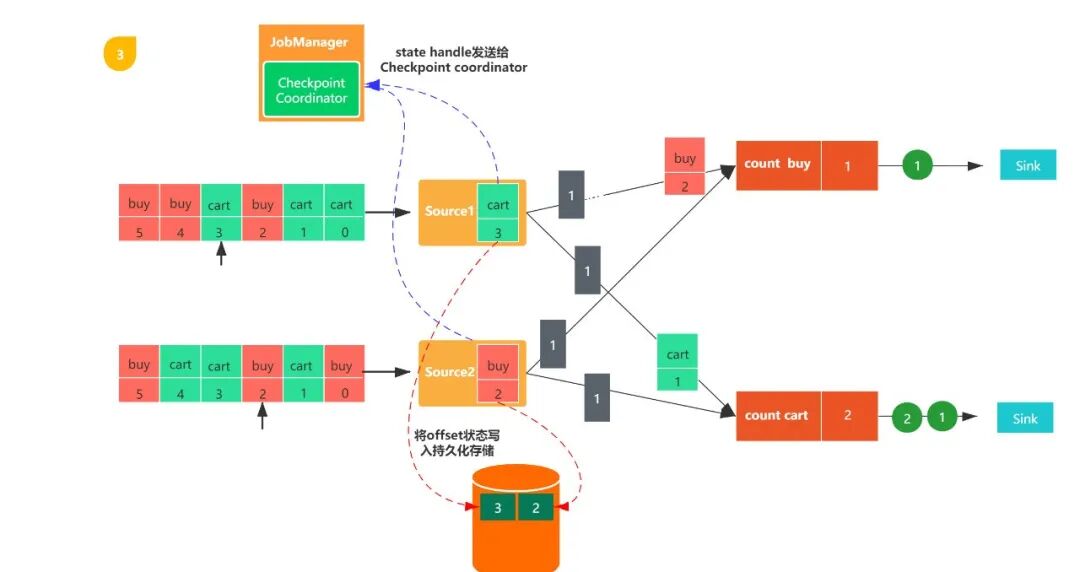

第三步：当写入结束后，source会将state handle(状态存储路径)反馈给JobManager的checkpoint coordinator。

第四步：接着算子count buy与count cart也会进行同样的步骤

第五步：等所有的算子都完成了上述步骤之后，即当 Checkpoint coordinator 收集齐所有 task 的 state handle，就认为这一次的 Checkpoint 全局完成了，向持久化存储中再备份一个 Checkpoint meta 文件，那么整个checkpoint也就完成了，如果中间有一个不成功，那么本次checkpoin就宣告失败。

检查点的恢复

通过上面的分析，或许你已经对Flink的checkpoint有了初步的认识。那么接下来，我们看一下是如何从检查点恢复的。

• 任务失败

• 重启作业

• 恢复检查点

• 继续处理数据

上述过程具体总结如下：

• 第一步：重启作业

• 第二步：从上一次检查点恢复状态数据

• 第三步：继续处理新的数据

Flink内部Exactly-Once实现

Flink提供了精确一次的处理语义，精确一次的处理语义可以理解为：数据可能会重复计算，但是结果状态只有一个。Flink通过Checkpoint机制实现了精确一次的处理语义，Flink在触发Checkpoint时会向Source端插入checkpoint barrier，checkpoint barriers是从source端插入的，并且会向下游算子进行传递。checkpoint barriers携带一个checkpoint ID，用于标识属于哪一个checkpoint，checkpoint barriers将流逻辑是哪个分为了两部分。对于双流的情况，通过barrier对齐的方式实现精确一次的处理语义。

关于什么是checkpoint barrier，可以看一下CheckpointBarrier类的源码描述，如下：

/**
 * Checkpoint barriers用来在数据流中实现checkpoint对齐的.
 * Checkpoint barrier由JobManager的checkpoint coordinator插入到Source中,
 * Source会把barrier广播发送到下游算子,当一个算子接收到了其中一个输入流的Checkpoint barrier时,
 * 它就会知道已经处理完了本次checkpoint与上次checkpoint之间的数据.
 *
 * 一旦某个算子接收到了所有输入流的checkpoint barrier时，
 * 意味着该算子的已经处理完了截止到当前checkpoint的数据，
 * 可以触发checkpoint，并将barrier向下游传递
 *
 * 根据用户选择的处理语义，在checkpoint完成之前会缓存后一次checkpoint的数据，
 * 直到本次checkpoint完成(exactly once)
 *
 * checkpoint barrier的id是严格单调递增的
 *
 */
publicclassCheckpointBarrierextendsRuntimeEvent{...}

可以看出checkpoint barrier主要功能是实现checkpoint对齐的，从而可以实现Exactly-Once处理语义。

下面将会对checkpoint过程进行分解，具体如下：

图1，包括两个流，每个任务都会消费一条用户行为数据(包括购买(buy)和加购(cart))，数字代表该数据的偏移量，count buy任务统计购买行为的个数，coun cart统计加购行为的个数。

图2，触发checkpoint，JobManager会向每个数据源发送一个新的checkpoint编号，以此来启动检查点生成流程。

• 图3，当Source任务收到消息后，会停止发出数据，然后利用状态后端触发生成本地状态检查点，并把该checkpoint barrier以及checkpoint id广播至所有传出的数据流分区。状态后端会在checkpoint完成之后通知任务，随后任务会向Job Manager发送确认消息。在将checkpoint barrier发出之后，Source任务恢复正常工作。

• 图4，Source任务发出的checkpoint barrier会发送到与之相连的下游算子任务，当任务收到一个新的checkpoint barrier时，会继续等待其他输入分区的checkpoint barrier到来，这个过程称之为barrier 对齐，checkpoint barrier到来之前会把到来的数据线缓存起来。

• 图5，任务收齐了全部输入分区的checkpoint barrier之后，会通知状态后端开始生成checkpoint，同时会把checkpoint barrier广播至下游算子。

• 图6，任务在发出checkpoint barrier之后，开始处理因barrier对齐产生的缓存数据，在缓存的数据处理完之后，就会继续处理输入流数据。

• 图7，最终checkpoint barrier会被传送到sink端，sink任务接收到checkpoint barrier之后，会向其他算子任务一样，将自身的状态写入checkpoint，之后向Job Manager发送确认消息。Job Manager接收到所有任务返回的确认消息之后，就会将此次检查点标记为完成。

使用案例

StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
// checkpoint的时间间隔，如果状态比较大，可以适当调大该值env.enableCheckpointing(1000);// 配置处理语义，默认是exactly-onceenv.getCheckpointConfig().setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE);// 两个checkpoint之间的最小时间间隔，防止因checkpoint时间过长，导致checkpoint积压env.getCheckpointConfig().setMinPauseBetweenCheckpoints(500);// checkpoint执行的上限时间，如果超过该阈值，则会中断checkpointenv.getCheckpointConfig().setCheckpointTimeout(60000);// 最大并行执行的检查点数量，默认为1，可以指定多个，从而同时出发多个checkpoint，提升效率env.getCheckpointConfig().setMaxConcurrentCheckpoints(1);// 设定周期性外部检查点，将状态数据持久化到外部系统中，// 使用该方式不会在任务正常停止的过程中清理掉检查点数据env.getCheckpointConfig().enableExternalizedCheckpoints(ExternalizedCheckpointCleanup.RETAIN_ON_CANCELLATION);

总结

本文首先从Flink的状态入手，以图解加文字的形式详细解释了Flink的checkpoint机制，并给出了使用Checkpoint时的程序配置。
